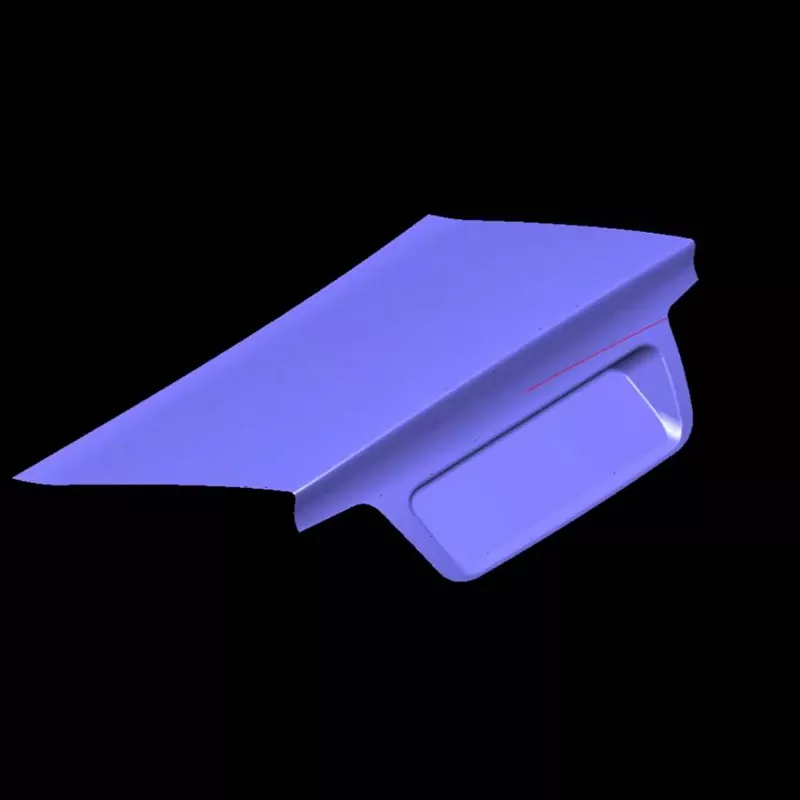

Tutup Batang Automotif Panel Luar Stamping Die

SIKAIDA Automotive Trunk Lid Outer Panel Stamping Die ialah peralatan besar berketepatan tinggi yang direka khusus untuk menghasilkan komponen panel luar penutup batang logam. Menggunakan bahan seperti keluli tergelek sejuk dan aloi aluminium, ia membentuk permukaan melengkung yang kompleks melalui proses pengecapan termaju, menyepadukan teknologi pelbagai disiplin dan mempamerkan keupayaan pembuatan profesional SIKAIDA.

Ciri-ciri Produk Teras:

1. Pembentukan Permukaan Melengkung Besar: Sesuai untuk panel luar penutup batang dua lengkung kompleks yang melebihi saiz 800mm × 600mm, dibentuk dalam satu proses pengecapan, dengan kawalan kelengkungan yang tepat dan elaun aliran bahan untuk mengelakkan kecacatan seperti retak dan kedutan.

2. Keperluan Kepersisan Tinggi dan Glos Tinggi: Permukaan mencapai pengilat seperti cermin (Ra≤0.4μm), bebas daripada calar dan penyok; kawalan ketat parameter pengecapan memastikan kemasan permukaan yang sempurna, memenuhi piawaian penampilan gred automotif.

3. Kebolehsuaian kepada Struktur Geometri yang Kompleks: Die Setem Panel Luar Penutup Batang Automotif kami menyesuaikan diri dengan pelbagai ciri geometri panel luar batang, dengan permukaan tambahan proses yang dioptimumkan, lukis rusuk dan sistem pengudaraan untuk memastikan pembentukan seragam di semua bahagian.

4. Sistem Pemandu dan Pengimbangan Ketepatan: Dilengkapi dengan peranti panduan dan pengimbangan berketepatan tinggi, keserasian acuan atas dan bawah ialah ≤0.02mm, memastikan kelegaan pengecapan seragam dan menghalang burr dan penipisan berlebihan setempat di bahagian-bahagian.

5. Sistem Pelinciran dan Demolding Termaju: Sistem pelinciran terpusat mengurangkan geseran dan haus; mekanisme pembongkaran pneumatik dan hidraulik memastikan pembongkaran lancar tanpa ubah bentuk atau calar.

Senario Aplikasi Produk

Sesuai untuk pembuatan penutup batang untuk kenderaan penumpang seperti sedan, SUV dan MPV. Terbahagi kepada tiga kategori berdasarkan jenis kenderaan:

1. Ekonomi: Fokus pada kos, struktur dipermudahkan dan kesesuaian untuk pengeluaran besar-besaran.

2. Mid-to-High-End: Mengejar penampilan yang indah, dilengkapi dengan sistem pembentukan dan penggilap berketepatan tinggi.

3. Tenaga Baharu: Reka bentuk ringan, sesuai untuk memproses bahan baharu seperti aloi aluminium.

Proses Pengilangan

1. Analisis Produk dan Simulasi Proses

Automotive Trunk Lid Outer Panel Stamping Die menggunakan analisis simulasi perisian profesional untuk meramal kecacatan pembentukan, mengoptimumkan proses dan struktur acuan, dan memastikan rasional reka bentuk.

2. Reka Bentuk Acuan

Keseluruhan proses reka bentuk diselesaikan menggunakan perisian reka bentuk 3D, dengan mengambil kira pemprosesan, pemasangan, dan penyelenggaraan, serta mengeluarkan lukisan lengkap dan senarai BOM.

3. Pemilihan Bahan

- Asas Acuan: Keluli 45# atau 42CrMo, dirawat haba untuk memastikan kekuatan dan keliatan.

- Bahagian Berfungsi: Cr12MoV, SKD11, dan keluli alat lain, dengan kekerasan HRC48-52 selepas rawatan haba, menawarkan rintangan haus yang sangat baik.

- Tiang pemandu dan sesendal: Keluli galas atau keluli kromium karbon tinggi, memastikan kekerasan tinggi dan rintangan haus yang tinggi.

4. Pemesinan Ketepatan

Pemesinan kasar membolehkan elaun pemesinan kemasan; pemesinan kemasan memastikan ketepatan dan kemasan permukaan. Permukaan digilap dan bersalut krom keras untuk memastikan kemasan cermin dan rintangan haus.

5. Pemasangan dan Penyahpepijatan (Pengacuan Percubaan T0)

Pasang bahagian standard dan pengedap ujian. Lakukan pengecapan percubaan untuk mengesahkan ketepatan dan kestabilan. Optimumkan parameter dan laraskan acuan untuk memastikan bahagian siap memenuhi piawaian.

Trend Pembangunan

Menyesuaikan diri dengan bahan ringan, mempromosikan pembuatan pintar dan digital, mencapai pengacuan bersepadu ketepatan, menggunakan teknologi pembuatan aditif, dan mengamalkan konsep pembuatan hijau.

Soalan Lazim

S1: Apakah bahan yang biasanya digunakan dalam Die Stamping Panel Luar Penutup Batang Automotif?

A1: Asas acuan biasanya menggunakan keluli struktur karbon atau keluli struktur aloi seperti keluli 45# dan 42CrMo. Permukaan kerja menggunakan keluli alat karbon tinggi, kromium tinggi seperti Cr12MoV dan SKD11. Tiang panduan dan sesendal diperbuat daripada keluli galas atau keluli kromium karbon tinggi. Semua bahan mesti menjalani rawatan haba yang sesuai untuk mencapai kekerasan, kekuatan, dan rintangan haus yang diperlukan.

S2: Berapa lamakah kitaran pengeluaran untuk Automotive Trunk Lid Outer Panel Stamping Die?

A2: Kitaran pembangunan untuk cetakan mati untuk panel luar batang automotif biasanya 8-15 bulan, bergantung pada kerumitan produk, keperluan teknikal dan keperluan pelanggan. Fasa reka bentuk memerlukan 2-3 bulan, fasa pembuatan memerlukan 4-6 bulan, dan fasa pemasangan, penyahpepijatan dan acuan percubaan memerlukan 2-3 bulan. Keseluruhan proses memerlukan berbilang pusingan pengoptimuman berulang untuk memenuhi keperluan pengeluaran besar-besaran.

S3: Bagaimana untuk memastikan kualiti penampilan panel luar batang?

A3: Memastikan kualiti penampilan memerlukan kawalan pada pelbagai peringkat: Pertama, permukaan cetakan mesti memenuhi piawaian penggilap tahap cermin (Ra≤0.4μm); kedua, pelinciran, daya pemegang kosong, dan daya setem mesti dikawal ketat semasa proses setem; ketiga, pemilihan bahan yang sesuai adalah perlu untuk mengelakkan kecacatan permukaan; dan keempat, kaedah demolding yang munasabah diperlukan untuk mengelakkan calar. Di samping itu, rawatan permukaan seperti penyaduran dan pengecatan krom keras adalah perlu untuk meningkatkan kualiti penampilan dan rintangan kakisan.
