Asas Acuan Ketepatan Standard Tersuai daripada Pengeluar Profesional di China

SIKAIDAAsas Acuan Ketepatan Standard digunakan secara meluas peralatan proses asas dalam industri pembuatan acuan. Sebagai "rangka" acuan, ia digunakan untuk membaiki dan menyokong komponen pengacuan, mekanisme panduan, dan sistem lenting. Sebagai pengilang profesional dengan kilangnya sendiri di China, SIKAIDA komited untuk menyediakan asas acuan ketepatan standard yang kos efektif dan, sebagai pembekal yang boleh dipercayai, memenuhi pelbagai keperluan pelanggan global.

IniAsas Acuan Ketepatan Standardmengguna pakai piawaian toleransi konvensional (toleransi dimensi ±0.1~1mm, kerataan ≤0.02mm/m), menggabungkan kelebihan ekonomi, serba boleh dan penghantaran cepat. Ia terdiri daripada komponen piawai seperti plat asas acuan tetap dan plat acuan bergerak. Berikut adalah klasifikasi terperinci.

Pengelasan mengikut Jenis Acuan

1. Asas Acuan Suntikan

- Tapak acuan dua plat (permukaan perpisahan tunggal): Tapak acuan suntikan ketepatan standard SIKAIDA yang paling banyak digunakan. Ia menampilkan struktur ringkas, kos rendah dan penghantaran cepat, sesuai untuk kebanyakan produk acuan suntikan seperti cengkerang keperluan harian, alat ganti rumah dan mainan plastik. Reka bentuk permukaan perpisahan tunggal memudahkan proses pemprosesan dan pemasangan, meningkatkan kecekapan pengeluaran.

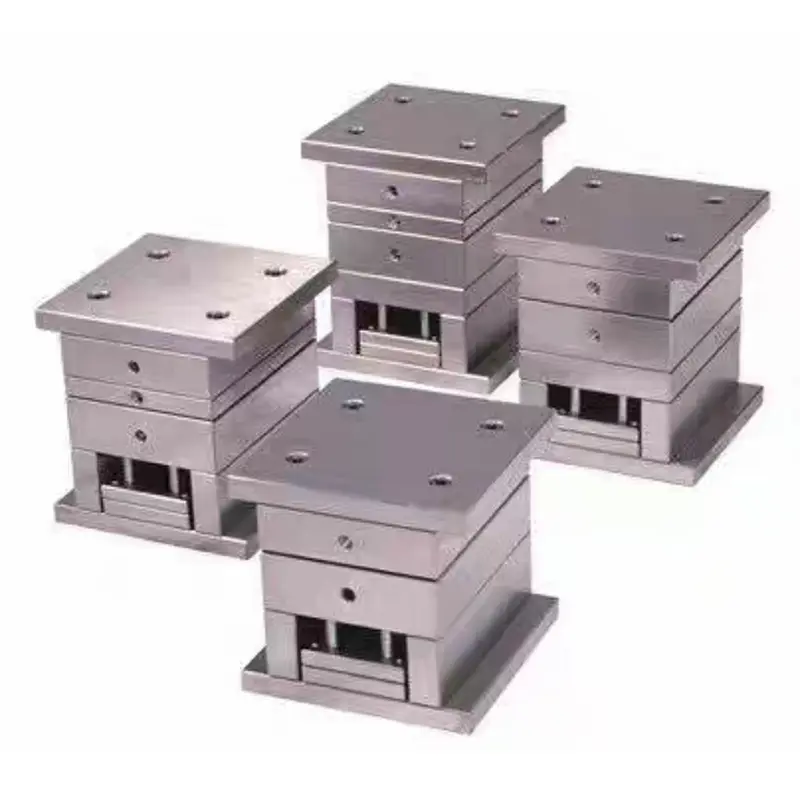

- Set dadu tiga plat (pintu sempit): Berbanding set dadu dua plat, ia menambah plat tolak, menghasilkan struktur yang lebih kompleks sedikit tetapi lebih serba boleh. Sesuai untuk bahagian ketepatan kecil yang memerlukan penyingkiran pintu automatik (seperti bahagian plastik kecil dan keperluan harian ketepatan). Permukaan perpisahan berganda membolehkan pengasingan automatik pintu dan produk, memastikan kualiti permukaan produk.

2. Set Die Stamping

- Set Die Stamping Pillar Guide Belakang: Menawarkan permukaan operasi yang luas untuk penyusuan yang mudah, sesuai untuk operasi manual. Digunakan terutamanya untuk bahagian bercop bersaiz kecil hingga sederhana seperti pengikat, peralatan dapur dan alatan perkakasan. Ia adalah salah satu jenis set cetakan setem yang paling biasa digunakan dalam barisan produk standard SIKAIDA.

- Set Die Stamping Pilar Panduan Pusat: Mekanisme pemandu terletak pada kedua-dua belah bahagian tengah, memberikan ketepatan panduan yang lebih baik berbanding jenis tiang pemandu belakang. Sesuai untuk bahagian yang dicop yang memerlukan ketepatan panduan yang tinggi (seperti bahagian perkakasan ketepatan dan bahagian yang dicop kecil dengan dimensi sederhana).

Dikelaskan mengikut Komposisi Struktur

Asas Acuan Ketepatan Piawai SIKAIDAS menggunakan reka bentuk struktur piawai, dengan semua komponen dihasilkan secara besar-besaran. Ini memastikan kualiti produk yang stabil sambil mengurangkan kos pengeluaran. Konfigurasi standard terdiri daripada empat sistem utama dengan fungsi yang jelas dan integrasi yang ketat.

1. Siri Templat

Komponen teras asas acuan, termasuk panel, templat tetap (plat A), templat bergerak (plat B) dan besi persegi (plat C), semuanya diperbuat daripada keluli struktur karbon berkualiti tinggi atau keluli aloi rendah 45#. Selepas rawatan haba, kekerasan mencapai 240 ~ 270HB, memberikan sifat mekanikal komprehensif yang sangat baik dan kebolehmesinan. Templat penting boleh dibuat daripada keluli pra-keras P20, mengimbangi prestasi dan ekonomi.

2. Sistem Panduan

Terutamanya termasuk tiang pemandu dan lengan pemandu, menggunakan panduan gelongsor dengan kelegaan 0.02~0.04mm. Tiang panduan dan lubang lengan panduan dimesin mengikut ketepatan H7, memastikan pergerakan yang fleksibel dan bebas kesesakan. Ini memberikan panduan yang tepat untuk membuka dan menutup acuan dan penting untuk memastikan ketepatan asas asas acuan.

3. Sistem Ejection

Terdiri daripada rod set semula dan pin/lengan panduan lontar, sistem ini mengeluarkan produk acuan dari rongga acuan. Reka bentuk piawai memastikan lentingan yang stabil dan boleh dipercayai, menghalang ubah bentuk dan kerosakan produk, dan menyesuaikan diri dengan keperluan lentingan jenis produk yang berbeza.

4. Sistem Pengikat dan Kedudukan

Termasuk bolt berkekuatan tinggi dan pin pengesan untuk mengamankan komponen asas acuan, memastikan kestabilan struktur keseluruhan semasa operasi acuan. Pemilihan standard pengikat dan pin pengesan memastikan kebolehtukaran yang baik dan memudahkan penyelenggaraan dan penggantian masa hadapan.

Pelbagai Asas Acuan Ketepatan Standard SIKAIDA telah menetapkan sempadan aplikasi dengan jelas, membolehkan pelanggan memilih model yang sesuai berdasarkan jenis produk, keperluan ketepatan dan kawasan pasaran. Semua asas acuan ketepatan standard SIKAIDA mempunyai hayat acuan 100,000 hingga 500,000 kitaran, memenuhi keperluan pengeluaran perindustrian berskala besar dan menyokong pengeluaran yang cekap untuk pelanggan.

Sebagai pengilang dan pembekal profesional di China, SIKAIDA bukan sahaja menyediakan stok spesifikasi standard yang mencukupi tetapi juga menjalankan perkhidmatan penyesuaian bukan standard. Kami boleh mereka bentuk asas acuan sekunder berdasarkan lukisan pelanggan untuk memenuhi keperluan peribadi industri yang berbeza.
