Die Setem Panel Sebelah Kiri Automotif

Die Setem Panel Sebelah Kiri Automotif SIKAIDA ialah sistem alat setem yang besar, berketepatan tinggi dan kompleks yang dibangunkan oleh SIKAIDA untuk mengecop panel sebelah kiri kamiran kepingan keluli atau aluminium. Ia bukan satu die, tetapi sistem bersepadu yang lengkap termasuk komponen utama seperti blanking dies, drawing dies, trimming dies, dan flanging dies. Tahap pembuatan produk ini secara langsung mewakili piawaian tertinggi cetakan cetakan panel badan automotif dan merupakan simbol teras kekuatan komprehensif SIKAIDA sebagai pembekal profesional dalam industri cetakan.

Ciri Produk Terperinci

1. Saiz Besar dan Struktur Kompleks

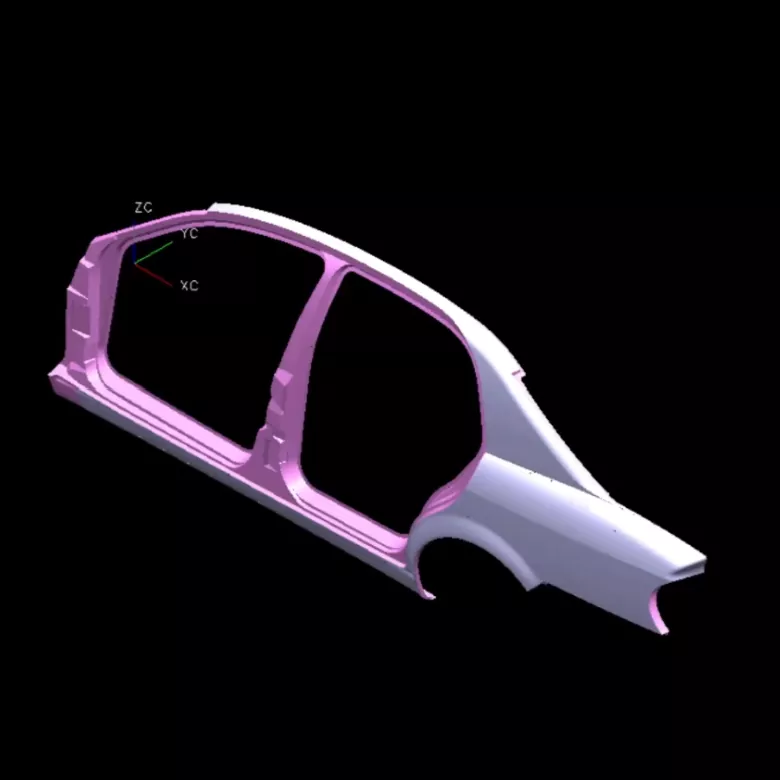

Panel sebelah kiri kereta bersaiz besar (biasanya lebih 1.5 meter panjang dan 0.8-1 meter lebar), dengan bentuk yang kompleks, termasuk ciri lukisan dalam, lengkungan kompleks, bukaan tingkap dan garisan ciri. Die Setem Panel Sisi Kiri Automotif SIKAIDA boleh membentuk lubang pelekap, tulang rusuk pengukuh dan butiran bebibir pada panel sisi dengan tepat. Melalui analisis simulasi profesional dan pengoptimuman struktur acuan, ia memastikan pengagihan tegasan yang munasabah dan pembentukan yang stabil.

2. Keperluan Kepersisan Tinggi dan Kualiti Tinggi

Sebagai komponen luaran utama kereta, panel sebelah kiri mestilah bebas daripada calar, kedutan, penyok dan kecacatan lain. SIKAIDA mengawal kualiti dengan ketat, dengan keperluan ketat untuk kemasan permukaan acuan dan pengedaran tekanan. Permukaan pembentuk utama digilap halus hingga menjadi kemasan cermin, dengan berkesan mengelakkan kecacatan permukaan yang disebabkan oleh geseran antara kepingan logam dan acuan semasa pengecapan.

3. Pembentukan Bersepadu Pelbagai Proses

Pengecapan panel sebelah kiri memerlukan penyiapan berterusan pelbagai proses, termasuk pengosongan, lukisan, pemangkasan dan bebibir. Die Stamping Panel Sebelah Kiri Automotif SIKAIDA berfungsi dengan lancar dengan barisan pengeluaran automatik moden, menggunakan teknologi pemindahan robotik untuk mencapai pengecapan berbilang stesen yang berterusan. Ini mengimbangi kecekapan pengeluaran dengan kualiti produk yang konsisten, dan susun atur proses saintifik memendekkan kitaran pengeluaran dan mengurangkan kos.

4. Sistem Panduan dan Pengimbangan yang Kompleks

Menangani bentuk kompleks dan dimensi besar panel sisi, dadu dilengkapi dengan sistem pemandu berketepatan tinggi (tiang panduan, lengan panduan, plat panduan sisi) untuk memastikan penutupan tepat pada acuan atas dan bawah. Sistem pengimbangan yang komprehensif (mata air nitrogen, blok keseimbangan mekanikal) memastikan pengecapan yang stabil dan selamat, memanjangkan hayat cetakan.

5. Sistem Pelinciran dan Pengudaraan Termaju

Die mempunyai sistem pelinciran automatik kompleks yang secara automatik menggunakan pelincir semasa pengecapan, mengurangkan geseran antara kepingan logam dan cetakan serta meningkatkan kualiti pembentukan. Die lukisan besar dilengkapi dengan sistem pengudaraan berbilang titik untuk mengelakkan kedutan, penyok dan kecacatan pembentukan lain yang disebabkan oleh udara yang terperangkap.

Ciri dan Aplikasi Produk

SIKAIDA Automotive Left Side Panel Stamping Die digunakan terutamanya dalam pembuatan panel sisi untuk kenderaan penumpang seperti sedan, SUV, dan MPV. Ia juga boleh digunakan dalam pengeluaran panel sisi teksi dan penutup lain untuk kenderaan komersial. Acuan diperbuat daripada keluli aloi berkekuatan tinggi, dengan permukaan utama yang menjalani rawatan haba dan penggilapan ketepatan, menghasilkan rintangan haus yang tinggi, ketepatan tinggi dan hayat perkhidmatan yang panjang. Sebagai sebuah kilang profesional dengan pengalaman pengeluaran yang luas, SIKAIDA boleh menyesuaikan penyelesaian acuan mengikut model kenderaan yang berbeza dan keperluan pelanggan, memenuhi keperluan pengeluaran pelbagai industri automotif.

Pengenalan Proses Pembuatan

1. Analisis Produk dan Simulasi CAE

Sebelum reka bentuk acuan, SIKAIDA menggunakan perisian simulasi pengecap profesional seperti AutoForm dan Dynaform untuk meramalkan kebolehbentukan, terikan dan springback panel sisi, mengenal pasti risiko kualiti terlebih dahulu, mengoptimumkan penyelesaian proses dan struktur acuan, serta mengurangkan kos percubaan dan pengubahsuaian.

2. Reka Bentuk Acuan

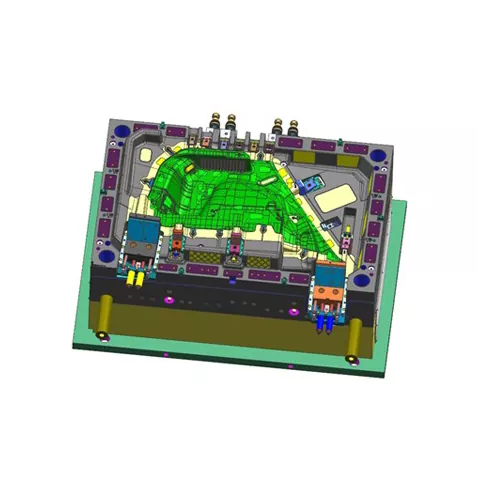

Perisian reka bentuk 3D lanjutan seperti UG dan CATIA digunakan untuk melengkapkan reka bentuk 3D penuh semua komponen, termasuk acuan atas, acuan bawah dan gelang tekanan. Faktor seperti ketebalan kepingan logam dan pampasan springback dipertimbangkan sepenuhnya untuk memastikan ketepatan dan kestabilan acuan. Skim reka bentuk disemak dan disahkan oleh jurutera profesional.

3. Pemilihan Bahan

Substrat Die Stamping Panel Sebelah Kiri Automotif menggunakan keluli struktur karbon berkualiti tinggi (seperti keluli 45) atau keluli struktur aloi (seperti 42CrMo) untuk memastikan keliatan dan ketegaran. Bahagian kerja (profil, tepi pemotong) menggunakan keluli alat karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) atau keluli metalurgi serbuk untuk memastikan kekerasan yang tinggi, rintangan haus yang tinggi dan memanjangkan hayat acuan.

4. Pemesinan Ketepatan

- Pemesinan Kasar: Pemesinan awal dilakukan menggunakan mesin pengilangan gantri besar atau pusat pemesinan gantri CNC, dengan elaun untuk kemasan.

- Pemesinan Selesai: Pemesinan ketepatan pusat pemesinan CNC berkelajuan tinggi bagi profil dan tepi pemotong memastikan ketepatan dimensi dan kekasaran permukaan.

- Pemesinan Khas: Pemesinan nyahcas elektrik (EDM) digunakan untuk memproses profil dan sudut yang kompleks; wayar EDM digunakan untuk mesin lubang ketepatan dan kontur; pelindapkejutan dan pembajaan dilakukan untuk mencapai kekerasan 48-52 HRC.

- Rawatan Permukaan: Penyaduran krom keras atau nitriding digunakan pada profil untuk meningkatkan kekerasan dan rintangan haus, manakala pencegahan karat dan nyahgris juga dilakukan.

5. Pemasangan dan Penyahpepijatan (Acuan Percubaan T0)

Semua komponen dipasang ke dalam acuan lengkap, dipasang pada peralatan pengecapan untuk acuan percubaan. Juruteknik profesional berulang kali melaraskan parameter proses seperti tekanan dan lejang sehingga bahagian yang layak dihasilkan. Selepas pemeriksaan bahagian pertama dan pengesahan ukuran dimensi, ia dihantar kepada pelanggan.

Trend Pembangunan

1. Pengacuan Bersepadu Ultra-Besar

Panel sisi automotif sedang membangun ke arah struktur bersepadu yang lebih besar, memerlukan tan acuan yang lebih tinggi (sehingga 2000 tan dan ke atas) dan kestabilan dimensi. SIKAIDA terus mengoptimumkan teknologi reka bentuk dan pemprosesan, membolehkan pembangunan cetakan cetakan panel sisi bersepadu ultra-besar untuk memenuhi keperluan kenderaan tenaga baharu dan model generasi akan datang.

2. Aplikasi Bahan Ringan

Dengan pembangunan pemberat ringan automotif, bahan baharu seperti keluli berkekuatan tinggi dan aloi aluminium digunakan secara meluas. SIKAIDA mengoptimumkan struktur acuan dan teknologi rawatan permukaan untuk menyesuaikan diri dengan ciri-ciri pembentukan bahan baharu (cth., acuan lukisan aloi aluminium dilengkapi dengan salutan khas dan sistem pelinciran).

3. Pembuatan dan Pendigitalan Pintar

Penderia tekanan dan suhu dibenamkan dalam acuan untuk memantau parameter pengecapan dalam masa nyata, membolehkan penyelenggaraan ramalan dan pengoptimuman proses. Digabungkan dengan teknologi berkembar digital untuk penyahpepijatan maya, kitaran pembangunan boleh dipendekkan sebanyak 20-30%, meningkatkan kecekapan R&D.

4. Perubahan Rapid dan Automasi

Untuk pelbagai jenis, keperluan pengeluaran kumpulan kecil, acuan menggunakan struktur perubahan cetakan pantas (pengapit cepat, kedudukan automatik), ditambah dengan robot automatik dan sistem pemeriksaan penglihatan, mencapai tahap automasi yang tinggi dalam pengeluaran pengecapan dan meningkatkan fleksibiliti pengeluaran.

Soalan Lazim

S1: Apakah bahan yang biasanya digunakan untuk Die Stamping Panel Sebelah Kiri Automotif?

A1: Asas acuan biasanya menggunakan keluli struktur karbon berkualiti tinggi (seperti keluli 45) atau keluli struktur aloi (seperti 42CrMo). Bahagian kerja (profil, tepi pemotong) menggunakan keluli alat karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) atau keluli metalurgi serbuk untuk memastikan kekerasan tinggi (48-52 HRC) dan rintangan haus yang tinggi. Sesetengah acuan mewah menggunakan karbida bersimen atau teknologi salutan permukaan untuk meningkatkan jangka hayat.

S2: Berapa lamakah kitaran pembuatan untuk acuan pengecap panel sebelah kiri automotif?

A2: Kitaran pengilangan untuk cetakan mati untuk panel sebelah kiri kereta biasanya berkisar antara 8 hingga 15 bulan, bergantung pada faktor seperti kerumitan bahagian, keperluan ketepatan dan kapasiti pengeluaran. Kitaran pembangunan untuk acuan panel sisi permukaan melengkung yang kompleks boleh melebihi 15 bulan, manakala cetakan struktur ringkas boleh disiapkan dalam tempoh 8 hingga 10 bulan. Keseluruhan proses, daripada reka bentuk dan pemprosesan kepada pemasangan dan penyahpepijatan, memerlukan kerjasama antara pelbagai jabatan.
