Die Stamping Panel Dalaman Penutup Batang Automotif

SIKAIDA Automotive Trunk Cover Inner Panel Stamping Die ialah sistem acuan bersepadu yang besar, kompleks dan berketepatan tinggi yang digunakan untuk menyetem keluli tergelek sejuk, keluli tahan karat, aloi aluminium dan kepingan logam lain ke dalam panel dalaman penutup batang yang layak. Ia bukan acuan tunggal, tetapi sistem acuan progresif atau komposit berbilang stesen yang boleh melengkapkan proses pembentukan, pemangkasan, tebukan dan bebibir dalam satu operasi. Ia adalah penanda aras untuk teknologi acuan panel badan automotif, secara langsung menentukan penampilan, kesesuaian dan prestasi struktur produk akhir.

Ciri Produk Teras

1. Saiz Besar dan Struktur Kompleks

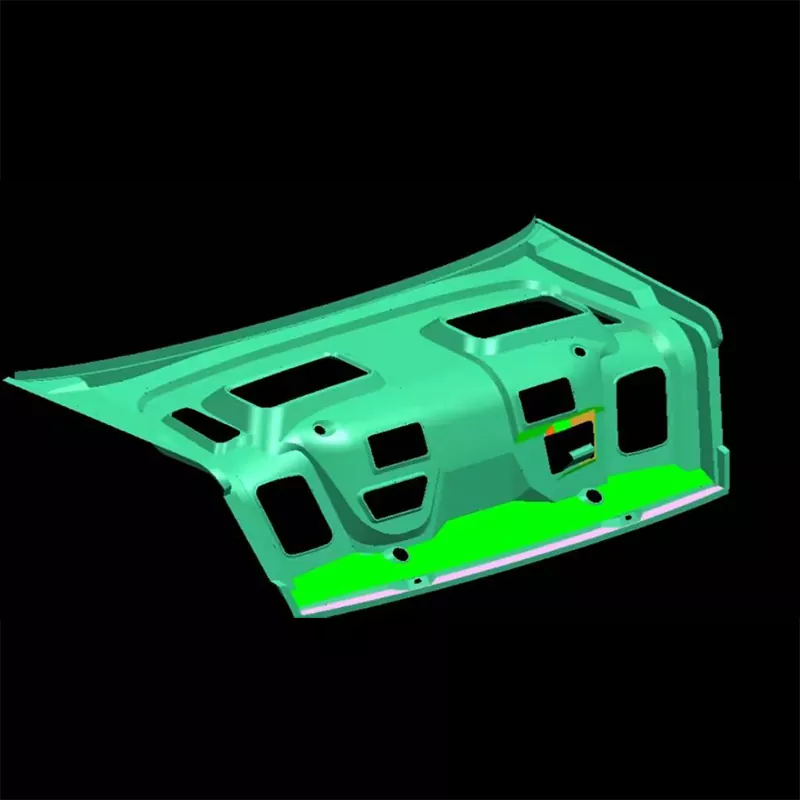

Panel dalam penutup batang lazimnya melebihi 1.2 meter panjang dan 0.8-1.0 meter lebar, dengan bentuk yang kompleks termasuk tulang rusuk pengukuh, lubang pelekap dan struktur bebibir. Die Stamping Panel Penutup Batang Automotif menggunakan pelbagai permukaan bentuk bebas dan pemesinan berterusan berbilang stesen untuk memastikan pembentukan kontur kompleks yang tepat.

2. Kepersisan Ultra Tinggi dan Kualiti Permukaan

Sebagai komponen luaran dan struktur, panel dalaman batang tidak memerlukan calar, kedutan atau retak. Acuan SIKAIDA menampilkan permukaan ultra licin, pengagihan tegasan seragam, dan aliran bahan yang dioptimumkan, dicapai melalui pemesinan berketepatan tinggi dan teknologi rawatan permukaan termaju.

3. Keserasian Pelbagai Bahan

Serasi dengan pelbagai bahan lembaran seperti keluli canai sejuk, keluli tergalvani, keluli tahan karat dan aloi aluminium, struktur acuan dioptimumkan untuk prestasi pembentukan dan ciri springback bagi bahan yang berbeza. Ia boleh menyepadukan sistem kedudukan dan pengecaman khas untuk mencapai pengeluaran yang fleksibel.

4. Mekanisme Pembentukan Kompleks dan Automasi

Untuk pelbagai sudut negatif dan struktur undercut, Automotive Trunk Lid Inner Panel Stamping Die dilengkapi dengan baji yang lengkap, gelangsar dan mekanisme pembentukan hidraulik, ditambah dengan penyuapan automatik, kedudukan tepat dan sistem pemunggahan yang stabil, membolehkan pengeluaran besar-besaran tanpa pemandu yang boleh dipercayai.

5. Pemantauan dan Kawalan Pintar

Acuan menyepadukan penderia tekanan, pengesan anjakan, dan pengawal suhu untuk mencapai pemantauan masa nyata proses pengacuan, pengoptimuman kendiri parameter, dan kebolehkesanan kualiti, memastikan konsistensi produk kelompok.

Kawasan Permohonan

Die stamping panel dalam batang SIKAIDA digunakan secara meluas dalam pelbagai kenderaan penumpang dan bidang berkaitan:

- Sedan, hatchback, SUV, MPV

- Kenderaan tenaga baharu (elektrik tulen, hibrid plug-in, hibrid)

- Pembuatan alat ganti automotif

- Pasaran pembaikan dan penggantian selepas pasaran automotif

Dengan pembangunan kenderaan ringan, aplikasi panel dalaman batang aloi aluminium semakin meluas. Teknologi acuan kami terus dinaik taraf untuk menyesuaikan diri dengan keperluan bahan dan proses yang lebih tinggi.

Proses Pengilangan

1. Analisis Produk dan Simulasi CAE

Automotive Trunk Cover Inner Panel Stamping Die menggunakan perisian AutoForm dan Dynaform untuk analisis kebolehbentukan, ramalan springback dan simulasi pengedaran ketebalan untuk mengelakkan kecacatan acuan seperti retak, berkedut dan springback secara proaktif.

2. Reka Bentuk Acuan

Reka bentuk 3D penuh menggunakan perisian UG, CATIA dan SolidWorks, meliputi reka bentuk permukaan, membimbing, memunggah dan sistem kedudukan, padanan sepenuhnya sifat bahan dan parameter peralatan.

3. Pemilihan Bahan

- Bahagian Berfungsi: Cr12MoV, SKD11, W6Mo5Cr4V2 (kekerasan tinggi, rintangan haus tinggi)

- Badan Dasar: Keluli 45#, Q235 (kekuatan tinggi, ketegaran tinggi)

- Tiang Panduan dan Sesendal: Keluli galas, SUJ2 (ketepatan stabil)

4. Pemesinan Ketepatan

- Pemesinan Kasar: Pengilangan gantri, wayar EDM

- Pemesinan Selesai: CNC berkelajuan tinggi (ketepatan ±0.01mm), mengisar, menggilap

- Pemesinan Khas: Pemesinan Nyahcas Elektrik (EDM), penggilapan elektro

- Rawatan Permukaan: Nitriding, penyaduran krom, salutan DLC

5. Perhimpunan dan Acuan Percubaan T0

Selepas melengkapkan pemasangan dan ujian ketepatan semua bahagian, pengacuan percubaan dan pemeriksaan bahagian pertama dilakukan. Pengubahsuaian dan pengoptimuman acuan berterusan dijalankan sehingga pengeluaran besar-besaran yang stabil dicapai.

Trend Pembangunan

1. Ringan dan Pengacuan Bersepadu: Menggunakan aloi aluminium dan keluli berkekuatan tinggi, berbilang komponen disepadukan ke dalam satu unit, mengurangkan bilangan bahagian dan titik sambungan.

2. Teknologi Thermoforming dan Hydroforming: Digunakan secara meluas pada bahan berkekuatan tinggi, acuan dilengkapi dengan sistem kawalan suhu termaju dan bahan tahan suhu tinggi, mencapai suhu pembentukan 500-900℃.

3. Pembuatan Pintar dan Pendigitalan: Mengintegrasikan rangkaian penderia dan menggabungkan teknologi kembar digital, pentauliahan maya, penyelenggaraan ramalan dan pengoptimuman kendiri proses dicapai.

4. Aplikasi Pengilangan Aditif: Percetakan 3D digunakan untuk mengeluarkan saluran air penyejuk yang kompleks dan struktur ringan, meningkatkan kecekapan acuan dan memendekkan kitaran pembuatan.

5. Teknologi Pembentukan Pelbagai Bahan: Boleh disesuaikan dengan struktur badan komposit keluli-aluminium dan plastik-logam, memenuhi keperluan khas pembentukan pelbagai bahan.

Soalan Lazim

S1: Apakah bahan yang biasanya digunakan dalam Die Stamping Panel Dalam Penutup Batang Automotif?

A1: Bahagian kerja acuan terutamanya menggunakan keluli alat karbon tinggi, kromium tinggi (seperti Cr12MoV, SKD11) dan keluli berkelajuan tinggi untuk memastikan kekerasan tinggi dan rintangan haus; bahagian asas menggunakan keluli struktur seperti keluli 45 dan Q235 untuk memastikan kekuatan; tiang pemandu dan sesendal menggunakan keluli bearing atau SUJ2. Pemilihan bahan acuan akan diselaraskan untuk bahan pembentuk yang berbeza; sebagai contoh, apabila membentuk aloi aluminium, lebih banyak perhatian akan diberikan kepada bahan anti-melekat dan kekonduksian haba.

S2: Berapa lamakah kitaran pengeluaran untuk Automotive Trunk Cover Inner Panel Stamping Die?

A2: Die stamping untuk panel dalaman batang automotif biasanya mengambil masa 8-15 bulan dari reka bentuk hingga penghantaran. Kitaran khusus bergantung pada kerumitan produk, jenis bahan, keperluan ketepatan, dan tahap teknikal syarikat pembuatan. Cetakan satu keping yang kompleks atau mati menggunakan bahan baharu mungkin mempunyai kitaran pembangunan yang lebih panjang.

S3: Bagaimana untuk memastikan kualiti pembentukan panel dalaman batang?

A3: Memastikan kualiti pembentukan memerlukan kawalan dari pelbagai aspek: Pertama, analisis simulasi CAE awal untuk meramalkan kecacatan pembentukan yang berpotensi; kedua, ketepatan dalam pembuatan acuan, dengan kemasan permukaan biasanya memerlukan Ra0.4 atau lebih tinggi; ketiga, pengoptimuman parameter proses, termasuk tekanan, strok, dan pelinciran; keempat, menggunakan sistem pemantauan lanjutan untuk memantau proses pembentukan dalam masa nyata; dan kelima, pemeriksaan bahan mentah yang ketat dan kawalan kestabilan proses.

S4: Apakah hayat perkhidmatan acuan?

J4: Bergantung pada bahan dan proses, hayat perkhidmatan Die Stamping Panel Dalam Penutup Batang Automotif biasanya antara 300,000 dan 1,000,000 kitaran. Menggunakan bahan acuan berkualiti tinggi dan proses rawatan haba yang sesuai, digabungkan dengan penyelenggaraan yang betul, boleh memanjangkan hayat acuan dengan ketara. Hayat perkhidmatan acuan pembentukan aloi aluminium secara amnya lebih lama daripada acuan acuan keluli.

S5: Bagaimana untuk memenuhi keperluan pembentukan bahan yang berbeza?

A5: Acuan perlu direka khusus untuk bahan yang berbeza. Sebagai contoh, membentuk keluli memerlukan daya pembentukan yang lebih besar dan pelinciran yang lebih baik; membentuk aloi aluminium memerlukan pertimbangan lekatan bahan dan kekonduksian terma; dan membentuk keluli berkekuatan tinggi memerlukan pampasan springback yang lebih besar. Dengan melaraskan bentuk acuan, parameter proses dan rawatan permukaan, ciri-ciri pembentukan bahan yang berbeza boleh disesuaikan.
