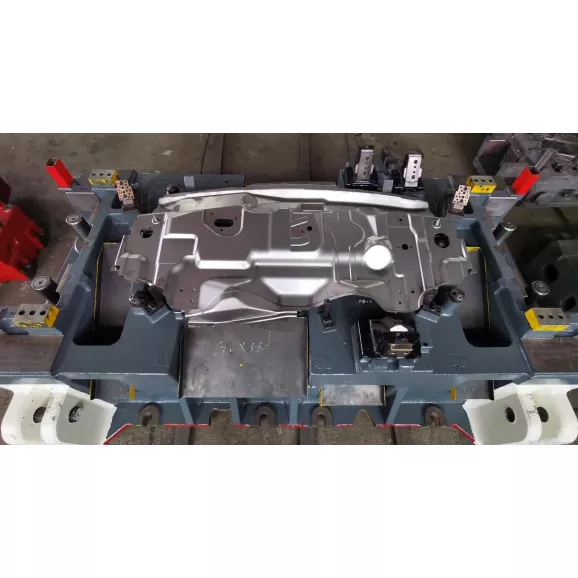

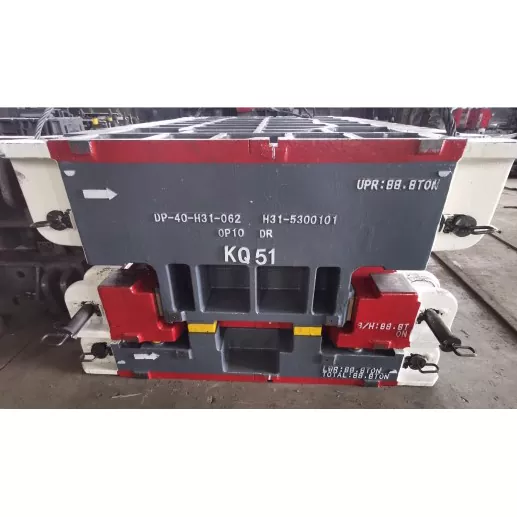

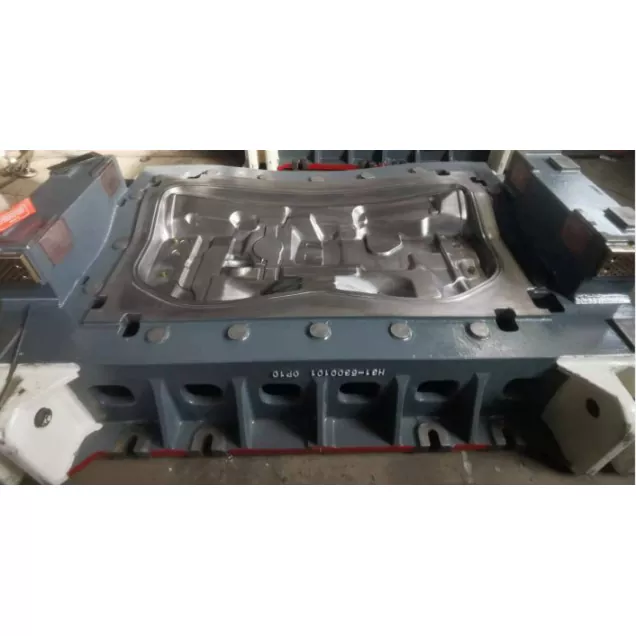

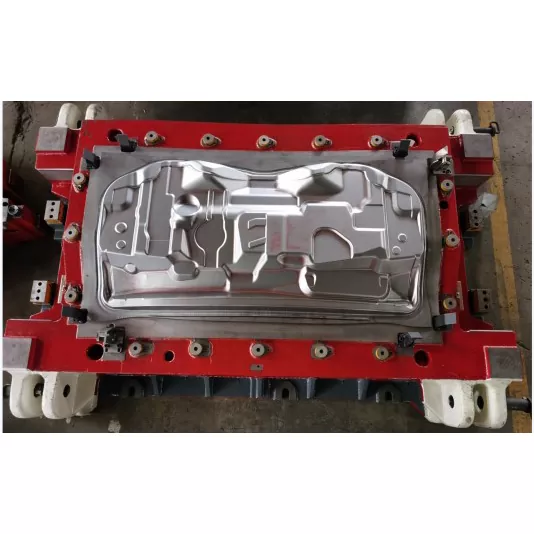

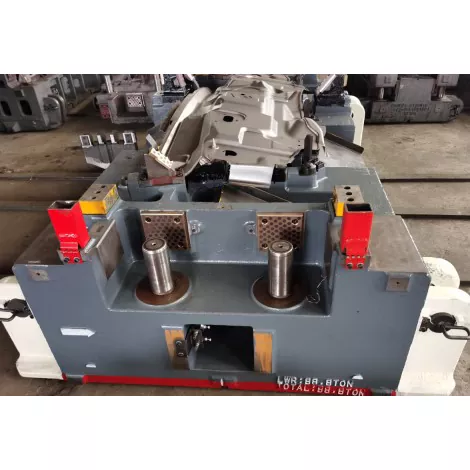

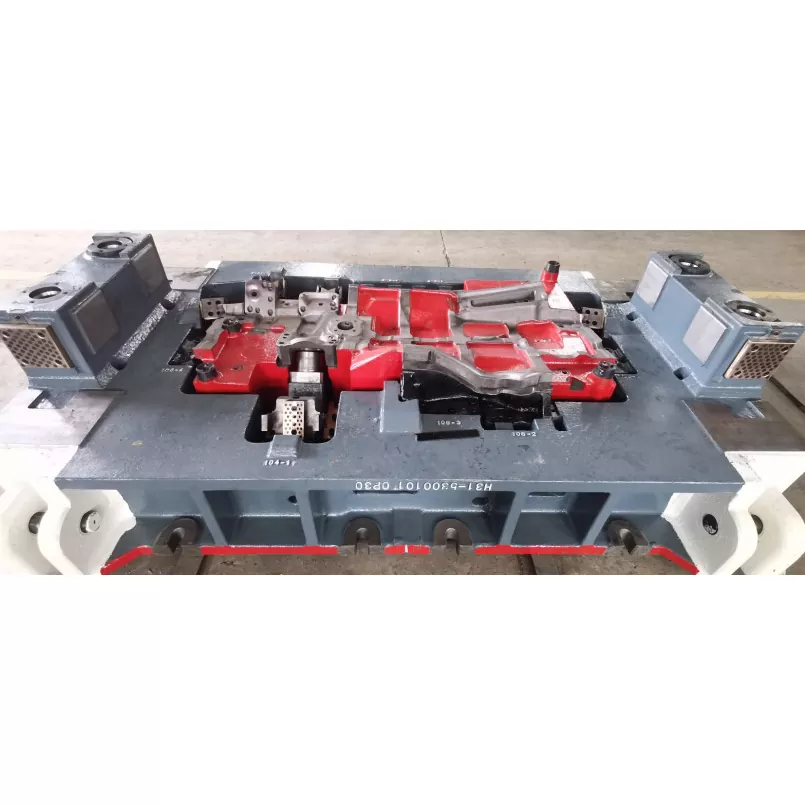

Mati Pemasangan Panel Depan Automotif

SIKAIDA Automotive Front Panel Assembly Stamping Dies adalah peralatan ketepatan tinggi yang dibangunkan secara bebas, sesuai untuk pengeluaran besar-besaran pemasangan panel hadapan. Menangani struktur kompleks dan keperluan tinggi pemasangan panel hadapan (panel badan besar), die menyepadukan teknologi canggih untuk menyelesaikan cabaran pengeluaran utama. Kilang ini dilengkapi dengan peralatan profesional dan pasukan yang berdedikasi untuk memastikan kualiti die memenuhi piawaian.

Butiran Produk

1. Membentuk Struktur Panel Badan Besar

Kawalan tepat aliran bahan dan regangan, ketepatan dimensi utama dalam ±0.1mm, ralat kerataan ≤0.15mm/m; kawasan lukisan dalam menggunakan pembentukan progresif berbilang laluan untuk mengelakkan kecacatan bahan dan meningkatkan hasil.

2. Teknologi Pembentukan Permukaan Melengkung Kompleks

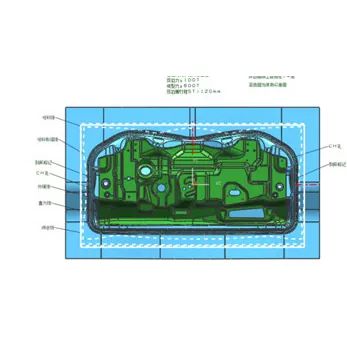

Dies Pemasangan Panel Depan Automotif menggunakan pembentukan hiperboloid dan struktur profil boleh laras. Digabungkan dengan analisis CAE dan pengoptimuman proses, ia menyelesaikan masalah seperti kedutan dan keretakan, mencapai ketepatan permukaan dalam ±0.05mm, memastikan keserasian dengan komponen bersebelahan.

3. Reka Bentuk Rasuk Pengukuhan Bersepadu

Panel hadapan dan rasuk pengukuhan disepadukan menggunakan teknologi rongga terbelah, menyesuaikan diri dengan bahan berkekuatan tinggi dan memastikan ketepatan geometri rasuk tetulang (kelurusan ≤0.1mm/m, selari ≤0.15mm).

4. Pembentukan Bersepadu Pelbagai Komponen

Pelbagai proses disepadukan, melengkapkan pembentukan berbilang komponen dalam satu operasi pengecapan; reka bentuk modular dan perubahan acuan cepat menyesuaikan diri dengan pengeluaran pelbagai spesifikasi, mencapai kadar penggunaan bahan ≥80% dan meningkatkan kecekapan pengeluaran.

5. Ketepatan Tinggi dan Prestasi Keselamatan

Panduan ketepatan tinggi dan kawalan maklum balas tekanan memastikan ketepatan lubang kritikal dalam ±0.05mm; reka bentuk struktur yang dioptimumkan memastikan ubah bentuk yang direka bentuk semasa perlanggaran, menjamin keselamatan penghuni.

6. Kawalan dan Pengoptimuman Proses Pintar

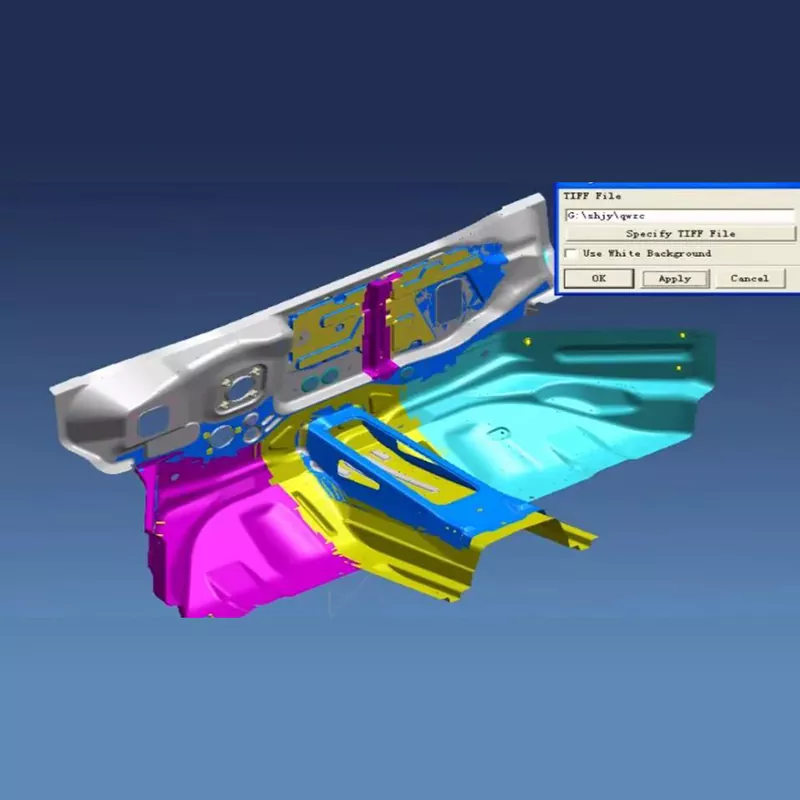

Automotive Front Panel Assembly Stamping Dies menggunakan perisian CAE untuk reka bentuk yang dioptimumkan, menggunakan kawalan tiga gelung dan sistem pemantauan pintar untuk memantau status pembentukan dalam masa nyata, memastikan kualiti produk yang stabil.

Ciri dan Aplikasi Produk

1. Kenderaan Penumpang: Memastikan ketegaran badan dan keselamatan perlanggaran, memenuhi keperluan pengedap luaran;

2. Kenderaan Komersial: Menahan impak tugas berat, memastikan kebolehpercayaan dan ketahanan struktur;

3. SUV/Kenderaan Luar Jalan: Menyesuaikan diri dengan petak enjin yang besar, meningkatkan perlindungan hadapan;

4. Kenderaan Elektrik: Menyesuaikan diri dengan keperluan khas seperti pek bateri dan saluran penyejuk, sambil mempertimbangkan reka bentuk yang ringan;

5. Kereta Lumba/Kereta Prestasi: Memenuhi keperluan aerodinamik, ringan dan ketegaran tinggi;

6. Lori/Bas: Menyesuaikan diri dengan kenderaan besar, memastikan kapasiti galas beban dan keselamatan perlanggaran.

Pengenalan Proses Pembuatan

1. Reka Bentuk dan Analisis Produk

Perisian profesional digunakan untuk analisis kebolehbentukan dan pengoptimuman proses untuk menentukan parameter optimum, mengimbangi keselamatan dan ketepatan pemasangan.

2. Reka Bentuk Struktur Acuan

Reka bentuk 3D penuh, struktur modular, penyelenggaraan mudah, boleh disesuaikan dengan pengeluaran automatik dan operasi robotik.

3. Pemilihan dan Penyediaan Bahan

- Bahagian Berfungsi: Keluli acuan kekerasan tinggi dipilih, dengan aloi khas digunakan dalam kawasan lukisan dalam;

- Bahagian Asas/Standard Acuan: Keluli berkualiti tinggi dipilih untuk memastikan kekuatan dan ketepatan;

- Rawatan Permukaan: Nitriding, penyaduran krom keras, dsb., untuk mengurangkan geseran dan lekatan.

4. Proses Pemesinan Ketepatan

Pemesinan kasar membolehkan elaun pemesinan kemasan. Kemasan dilakukan menggunakan peralatan mewah, mencapai kekasaran permukaan Ra0.2, ketepatan kedudukan lubang ±0.01mm, dan kekerasan ≥HV950 selepas rawatan pengukuhan permukaan.

5. Pemasangan dan Penyahpepijatan

Pemasangan ketepatan, penyahpepijatan parameter pada mesin, pemeriksaan bahagian pertama, dan pengeluaran percubaan kelompok memastikan kestabilan dan kebolehpercayaan acuan.

Trend Pembangunan

1. Ringan dan Kekuatan Tinggi: Menyesuaikan diri dengan bahan baharu dan menggunakan proses lanjutan, mengimbangi ringan dan keselamatan;

2. Ketepatan dan Pengoptimuman Keselamatan: Membangun ke arah ketepatan tahap mikron, mengukuhkan pengesanan dalam talian dan pengoptimuman perlanggaran;

3. Pengeluaran Fleksibel: Pertukaran acuan yang pantas (≤15 minit), boleh disesuaikan dengan pelbagai jenis, pengeluaran kumpulan kecil;

4. Penyahpepijatan Digital: Menggabungkan kembar digital untuk memendekkan kitaran pembangunan lebih daripada 30%;

5. Pengilangan Hijau: Mesra alam dan penjimatan tenaga, menyesuaikan diri dengan keperluan kenderaan tenaga baharu.

Soalan Lazim

S1: Apakah bahan-bahan yang biasanya digunakan dalam Automotive Front Panel Assembly Stamping Dies?

A1: Bahagian yang berfungsi terutamanya menggunakan keluli acuan kekerasan tinggi seperti SKD11, Cr12MoV, dan DC53. Untuk bahagian membentuk lukisan dalam dan kawasan membentuk rasuk tetulang, metalurgi serbuk keluli berkelajuan tinggi atau karbida bersimen digunakan. Rangka acuan menggunakan keluli struktur seperti keluli 45 dan Q235, dan bahagian standard seperti tiang panduan dan lengan panduan menggunakan keluli galas GCr15. Untuk permukaan membentuk melengkung yang sangat menuntut, bahan salutan seramik atau berlian kadangkala digunakan untuk memastikan ketahanan haus dan hayat perkhidmatan acuan.

S2: Berapa lamakah kitaran pengeluaran untuk acuan pemasangan fascia hadapan automotif?

A2: Bergantung pada kerumitan dan keperluan ketepatan pemasangan fascia hadapan, kitaran pengeluaran biasanya 16-24 minggu. Acuan pemasangan fascia hadapan standard mengambil masa kira-kira 16 minggu, acuan fascia hadapan melengkung kompleks mengambil masa 20 minggu, dan acuan pemasangan fascia hadapan ultra-besar atau ringan mungkin memerlukan lebih daripada 24 minggu. Kitaran khusus bergantung pada kerumitan struktur fascia hadapan, kesukaran pembentukan permukaan melengkung, dan keperluan prestasi keselamatan perlanggaran.

S3: Apakah hayat perkhidmatan acuan?

A3: Di bawah keadaan penggunaan dan penyelenggaraan biasa, jangka hayat acuan pengecap pemasangan fascia hadapan boleh mencapai lebih 300,000 kitaran. Melalui pemilihan bahan berkualiti tinggi, rawatan haba yang betul, dan pemesinan ketepatan, jangka hayat sesetengah acuan boleh mencapai 500,000 kitaran. Kawasan haus tinggi seperti kawasan pembentukan yang dilukis dalam, permukaan membentuk rasuk dan permukaan melengkung memerlukan penyelenggaraan dan penggantian tetap untuk memastikan kualiti produk dan kestabilan membentuk.

S4: Bagaimanakah ketepatan dan prestasi keselamatan pemasangan fascia hadapan dijamin?

A4: Dengan mengoptimumkan parameter proses pembentukan melalui analisis CAE, menggunakan sistem panduan berketepatan tinggi, mengawal springback bahan dan pengedaran ketebalan, dan kerap memeriksa dan mengekalkan ketepatan acuan, ketepatan dimensi pemasangan panel hadapan boleh dikawal dalam ±0.1mm, dan kerataan permukaan mengawan boleh mencapai dalam 0.15mm/m. Pada masa yang sama, reka bentuk struktur yang munasabah dan proses rawatan haba memastikan pemasangan panel hadapan mempunyai kekuatan struktur yang mencukupi dan prestasi keselamatan perlanggaran.

S5: Apakah titik kawalan utama dalam proses pembuatan Automotive Front Panel Assembly Stamping Dies?

A5: Titik kawalan utama dalam pembuatan acuan pemasangan panel hadapan termasuk: ① Pemesinan tepat bagi profil permukaan penutup besar untuk memastikan kerataan dan ketepatan permukaan; ② Memperkukuh kualiti pembentukan struktur rasuk untuk memastikan kedudukan dan kekuatan; ③ Kawalan aliran bahan pada permukaan melengkung yang kompleks untuk mengelakkan kecacatan; ④ Pemesinan ketepatan lubang pelekap untuk memastikan ketepatan pemasangan; ⑤ Proses rawatan haba untuk memastikan kekerasan dan keliatan. Setiap titik kawalan memerlukan pemeriksaan kualiti dan kawalan proses yang ketat, terutamanya kawalan tepat bagi pembentukan penutup besar dan struktur permukaan melengkung yang kompleks.
