Mati Setem Pemasangan Panel Sisi Automotif

SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies ialah sistem cetakan berketepatan tinggi yang besar yang digunakan untuk mengecap panel dalaman panel sisi daripada kepingan logam. Ia adalah inti mati dalam pengeluaran badan-dalam-putih dan digunakan secara meluas dalam pembuatan kereta penumpang dan kenderaan komersial. Produk ini menyepadukan pelbagai proses pengecapan untuk mencapai pengacuan satu keping panel dalaman panel sisi, memastikan kecekapan dan konsistensi pengeluaran. Kilang kami di China, dengan peralatan canggih dan pasukan profesional, menjamin pengeluaran die yang stabil dan berkualiti tinggi.

Ciri Produk Terperinci

1. Struktur Besar dan Kompleks

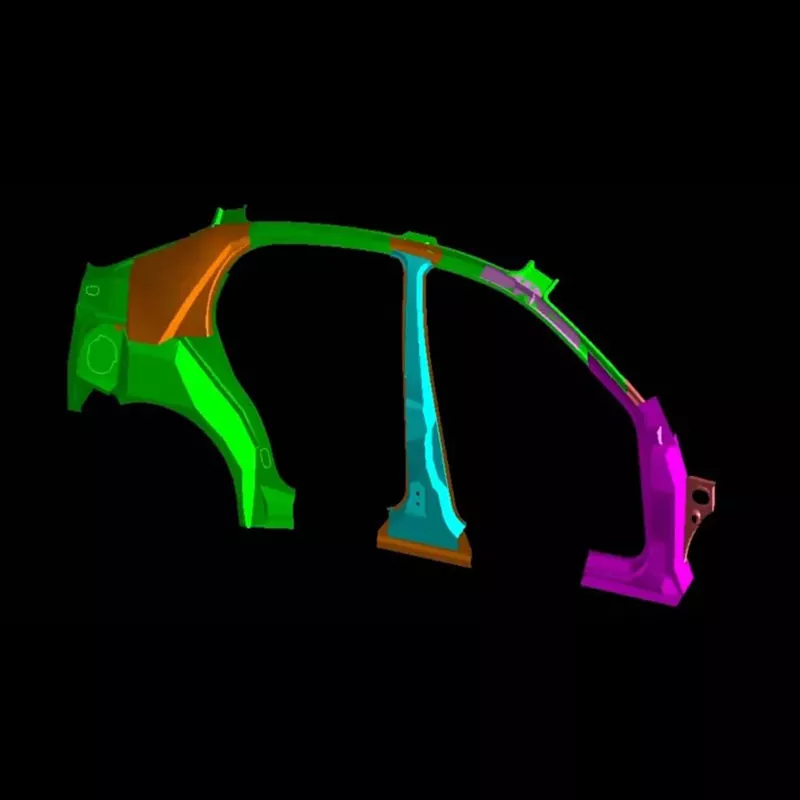

Panel dalaman panel sisi bersaiz besar (lebih 800mm panjang dan lebih 600mm lebar) dan mempunyai bentuk yang kompleks, memerlukan pembentukan pelbagai ciri. SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies menampilkan ketepatan permukaan yang tinggi, pelbagai permukaan bentuk bebas, dan reka bentuk struktur yang rasional, menyelesaikan masalah pengagihan daya yang tidak sekata semasa pengecapan kepingan logam yang besar.

2. Keperluan Kepersisan Tinggi dan Kualiti Tinggi

Sebagai komponen luaran, panel dalam panel sisi mestilah bebas daripada calar, kedutan dan kecacatan lain. SIKAIDA mengawal ketepatan acuan dengan ketat, mencapai kekasaran permukaan Ra0.4μm atau lebih tinggi, memenuhi keperluan pengeluaran berkualiti tinggi.

3. Integrasi Pelbagai Proses

Dies Pemasangan Dalaman Panel Sisi Automotif menggunakan reka bentuk berbilang stesen bersepadu, membolehkan penyiapan pelbagai proses seperti lukisan dalam dan pemangkasan dalam satu operasi, meningkatkan kecekapan. Fungsi penghantaran automatik dan pemeriksaan dalam talian boleh ditambah mengikut keperluan untuk mencapai pengeluaran pintar.

4. Sistem Panduan dan Pengimbangan Ketepatan

Dilengkapi dengan sistem panduan, pengimbangan dan tekanan yang tepat, ia memastikan pengagihan daya seragam semasa pengecapan kepingan logam, mengelakkan kecacatan produk dan meningkatkan kadar hasil.

5. Reka Bentuk Struktur Khas

Menggunakan struktur dadu yang tersegmen dan binaan cepat tukar, ia serasi dengan bahan baharu seperti keluli berkekuatan tinggi dan aloi aluminium, menyelesaikan cabaran membentuk dan mengembangkan julat penggunaannya.

Ciri Produk Teras

1. Ketegaran Tinggi: Menggunakan bahan berkekuatan tinggi memastikan kestabilan dalam pengecapan tinggi tona dan memanjangkan hayat perkhidmatan.

2. Panduan Ketepatan: Sistem tiang panduan dan lengan panduan berketepatan tinggi memastikan kedudukan pengecapan dan ketepatan produk.

3. Pemantauan Pintar: Penderia bersepadu membolehkan pemantauan masa nyata dan penyelenggaraan ramalan.

4. Perubahan Pantas Mati: Reka bentuk modular memendekkan masa penukaran die dan menyesuaikan diri dengan pengeluaran pelbagai jenis.

Senario Aplikasi

Dies Setem Pemasangan Dalam Panel Sisi Automotif digunakan terutamanya dalam pembuatan badan kereta penumpang dan kenderaan komersial, berfungsi sebagai acuan teras untuk body-in-white, dan diiktiraf oleh pelanggan domestik dan antarabangsa. Sebagai pembekal profesional, SICAIDA boleh menyediakan penyelesaian tersuai untuk memenuhi keperluan model kenderaan yang berbeza.

Proses Pengilangan

1. Analisis Produk dan Reka Bentuk Proses

Menggunakan perisian profesional untuk analisis kebolehbentukan dan reka bentuk proses, ia menjangka dan menyelesaikan masalah yang berpotensi.

2. Reka Bentuk Acuan

Menggunakan perisian reka bentuk 3D penuh seperti UG dan CATIA, butiran yang teliti diperhalusi untuk memastikan ketepatan acuan dan rasionaliti.

3. Pemilihan Bahan

Rangka acuan Dies Pemasangan Setem Panel Sisi Automotif diperbuat daripada besi tuang berkekuatan tinggi atau plat keluli yang dikimpal. Komponen utama menggunakan keluli alat tahan haus tinggi dan berkekuatan tinggi untuk menjamin kualiti acuan.

4. Pemesinan Ketepatan

Pemesinan kasar, pemesinan halus, pemesinan khas, dan penggilap tangan memastikan ketepatan acuan dan kualiti penampilan.

5. Pemasangan dan Penyahpepijatan (Pengacuan Percubaan T0)

Selepas pemasangan, acuan diuji pada mesin, dan parameter proses diselaraskan dan dioptimumkan sehingga sampel layak.

Trend Pembangunan:

1. Pengacuan Bersepadu Ultra-Besar: Menyesuaikan diri dengan trend panel dalaman panel sisi bersepadu, set acuan tunggal boleh menimbang lebih 200 tan.

2. Penyesuaian kepada Aplikasi Bahan Baharu: Reka bentuk dan pemilihan bahan yang dioptimumkan menyesuaikan diri dengan ciri-ciri acuan bahan baharu untuk memenuhi keperluan kereta yang ringan dan berkekuatan tinggi.

3. Pembuatan dan Pendigitalan Pintar: Penderia terbina dalam membolehkan pemantauan masa nyata, digabungkan dengan teknologi berkembar digital, memendekkan kitaran pembangunan dan mengurangkan kos.

4. Aplikasi Pembuatan Tambahan (Percetakan 3D).

Dies Pemasangan Dalaman Panel Sisi Automotif menggunakan teknologi percetakan 3D untuk mencipta struktur yang kompleks, meningkatkan kecekapan pembuatan dan kualiti produk.

Soalan Lazim

S1: Apakah bahan yang biasanya digunakan dalam Automotif Side Panel Inner Assembly Dies?

A1: Asas acuan biasanya menggunakan besi tuang berkekuatan tinggi (seperti HT300, besi mulur) atau struktur plat keluli yang dikimpal. Komponen utama seperti rongga dan teras menggunakan keluli alat karbon tinggi, kromium tinggi (seperti Cr12MoV, DC53, dll.), menawarkan rintangan haus yang tinggi dan kekuatan mampatan yang tinggi.

S2: Berapa lamakah kitaran pengeluaran untuk pengecap pemasangan dalaman panel sisi automotif mati?

A2: Dies Setem Pemasangan Dalam Panel Sisi Automotif ialah kemuncak teknologi, pengalaman dan ketukangan. Mereka menyepadukan reka bentuk mekanikal, sains bahan, mekanik keplastikan, dan pembuatan ketepatan. Kitaran pembangunan mereka adalah panjang (biasanya 8-15 bulan) dan mahal (mencapai jutaan hingga puluhan juta RMB), menjadikannya penanda aras utama untuk mengukur kekuatan komprehensif syarikat acuan. Apabila badan kereta berkembang ke arah reka bentuk yang ringan, berkekuatan tinggi dan pintar, keperluan teknikal untuk acuan mereka akan terus meningkat.
