Mati Pemasangan Petak Enjin Automotif

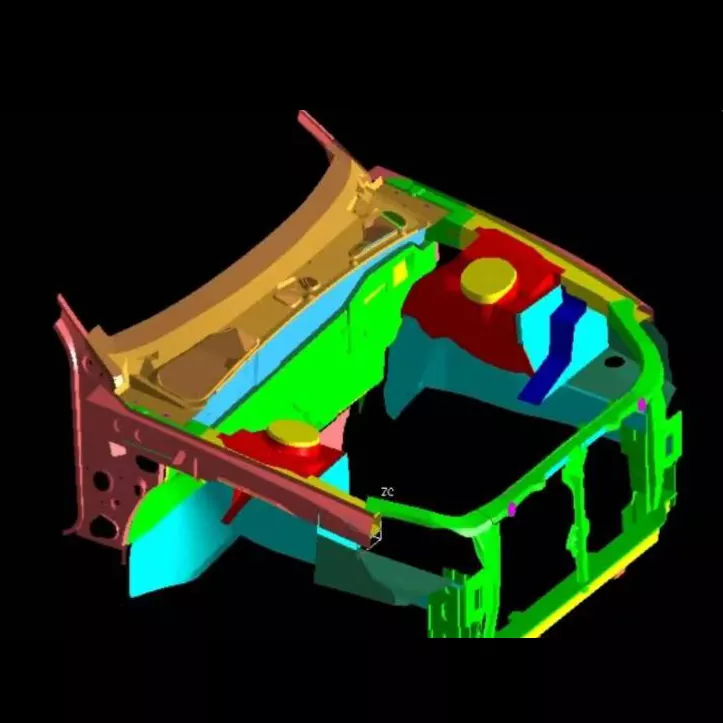

Pemasangan petak enjin automotif ialah komponen galas beban teras bagi rangkaian kuasa automotif, dan tahap pembuatan acuan penyetemnya mewakili tahap tertinggi teknologi cetakan penyetem automotif. SIKAIDA Automotive Compartment Engine Assembly Stamping Dies bukanlah satu die, tetapi sistem die yang lengkap digunakan untuk menyetem kepingan logam ke dalam rangka utama dan panel badan petak enjin. Komponen ini kemudiannya dipasang ke dalam petak enjin yang lengkap melalui kimpalan atau bolting.

Ciri Produk Teras

1. Saiz Besar dan Struktur Kompleks

Dies Pemasangan Petak Enjin Automotif bersaiz besar (biasanya lebih panjang daripada 1.2 meter dan lebih lebar daripada 0.8 meter), dengan struktur rongga yang kompleks. Mereka memerlukan membentuk lubang pelekap, mengukuhkan rusuk, dan tepi berlipat, menyepadukan berbilang stesen kerja termasuk lukisan dalam, pembentukan, pemangkasan dan tebukan.

2. Kepersisan Ultra Tinggi dan Kekuatan Tinggi

Sebagai komponen galas beban keselamatan kritikal dalam kereta, ketepatan dimensi bahagian yang dicap dikawal dalam lingkungan ±0.05mm, tanpa kecacatan permukaan seperti retak atau kedutan. Keluli acuan berkualiti tinggi dan proses rawatan haba ketepatan memastikan kekuatan tinggi, kekerasan tinggi dan rintangan haus yang tinggi bagi cetakan.

3. Integrasi Pelbagai Proses

Mengintegrasikan pelbagai proses seperti lukisan dalam, pemangkasan, tebukan, bebibir dan membentuk, menggunakan struktur cetakan progresif atau berterusan, menyokong pengeluaran besar-besaran automatik.

4. Sistem Panduan dan Pemunggahan Ketepatan

Mekanisme pemanduan, pemunggahan dan lontar ketepatan direka untuk potongan bawah kompleks dan sudut negatif pada bahagian yang dicop, memastikan aliran bahan seragam dan mengurangkan kecacatan pembentukan.

5. Kawalan Suhu dan Pelinciran

Sesetengah model dilengkapi dengan sistem kawalan suhu pemanasan/penyejukan dan sistem pelinciran berkecekapan tinggi untuk mengurangkan geseran, memanjangkan hayat cetakan dan memastikan kualiti pengecapan bahan mewah.

Kawasan Permohonan

1. Pembuatan Kenderaan Penumpang

Menghasilkan komponen struktur badan teras seperti sekat hadapan, fender, tembok api, dan panel dalam dan luar hud enjin, memberikan sokongan dan perlindungan struktur.

2. Kenderaan Tenaga Baharu

Dies Pemasangan Petak Enjin Automotif disesuaikan dengan keperluan pelarasan susun atur petak enjin kenderaan tenaga baharu, dioptimumkan untuk bahan ringan seperti aloi aluminium dan keluli berkekuatan tinggi, memenuhi keperluan ketepatan yang lebih tinggi.

3. Pembuatan Kenderaan Komersil

Disesuaikan dengan keperluan petak enjin yang lebih besar dan lebih kompleks bagi kenderaan komersial seperti trak dan bas, yang mampu mengendalikan pembentukan tugas berat kepingan logam ultra-besar.

Proses Pengilangan

1. Analisis Produk dan Reka Bentuk Proses

Menggunakan perisian CAE seperti AutoForm dan Dynaform untuk analisis kebolehbentukan cap, meramal dan menyelesaikan masalah seperti keretakan dan kedutan, dan mengoptimumkan parameter proses.

2. Reka Bentuk Acuan

Dies Pemasangan Petak Enjin Automotif direka dalam 3D penuh menggunakan perisian seperti UG, CATIA dan AutoCAD, memperhalusi setiap komponen untuk mengimbangi kekuatan, ketegaran, jangka hayat dan kecekapan pengeluaran.

3. Pemilihan Bahan

- Bahan Asas: 45#, 50# keluli struktur karbon

- Bahagian Berfungsi: Cr12MoV, Cr12, dan keluli alat lain; untuk pengeluaran besar-besaran, karbida bersimen berikat keluli atau bahan metalurgi serbuk boleh digunakan.

4. Pemesinan Ketepatan

- Pemesinan Kasar: Mengeluarkan bahan berlebihan menggunakan mesin pengilangan gantri besar atau pusat pemesinan.

- Pemesinan Selesai: Pusat pemesinan CNC berketepatan tinggi, EDM wayar perlahan.

- Pemesinan Khas: Pemesinan nyahcas elektrik permukaan kompleks, menggilap hingga Ra≤0.4μm.

- Rawatan Haba: Pelindapkejutan, pembajaan, nitriding, dll., untuk meningkatkan kekerasan dan rintangan haus.

5. Perhimpunan dan Acuan Percubaan T0

Selepas pemasangan, acuan dipasang pada peralatan pengecapan untuk pengacuan percubaan, melaraskan parameter seperti tekanan dan lejang sehingga bahagian yang dicop memenuhi piawaian.

Trend Pembangunan

1. Pengacuan bersepadu ultra-besar: Boleh disesuaikan dengan peralatan pengecapan 2000 tan dan ke atas, mengurangkan bilangan bahagian dan proses kimpalan.

2. Pembentukan bahan ringan: Dioptimumkan untuk bahan seperti aloi aluminium dan keluli berkekuatan tinggi, menambah baik isu springback.

3. Pengilangan dan pendigitalan pintar: Mengintegrasikan analisis CAE, percetakan 3D, kembar digital dan teknologi lain untuk memendekkan kitaran pembangunan.

4. Pengeluaran automatik berbilang stesen: Mencapai automasi penuh daripada input kepingan logam kepada output produk siap, meningkatkan kecekapan dan konsistensi.

Soalan Lazim

S1: Apakah bahan yang lazimnya digunakan dalam Dies Pemasangan Petak Enjin Automotif?

A1: Tapak acuan biasanya menggunakan keluli struktur karbon berkualiti tinggi (seperti 45#, 50#), manakala bahagian kerja menggunakan keluli alat kromium tinggi karbon tinggi (seperti Cr12MoV, Cr12), keluli berkelajuan tinggi (seperti W6Mo5Cr4V2), atau karbida bersimen. Untuk pengeluaran besar-besaran, bahan karbida bersimen atau serbuk metalurgi berikat keluli boleh digunakan untuk memastikan acuan mempunyai kekuatan tinggi, kekerasan tinggi dan rintangan haus yang tinggi.

S2: Berapa lamakah kitaran pengeluaran untuk Automotive Compartment Compartment Assembly Stamping Dies?

A2: Die setem untuk pemasangan petak enjin automotif adalah kemuncak teknologi, pengalaman dan ketukangan. Kitaran pembangunan mereka adalah panjang (biasanya 8-15 bulan) dan mahal (mencapai berjuta-juta hingga puluhan juta RMB), menjadikannya penunjuk utama kekuatan keseluruhan syarikat pembuat mati. Semakin tinggi kerumitan, semakin lama kitaran. Dengan aplikasi pembuatan pintar dan teknologi digital, kitaran pembangunan semakin berkurangan secara beransur-ansur.
