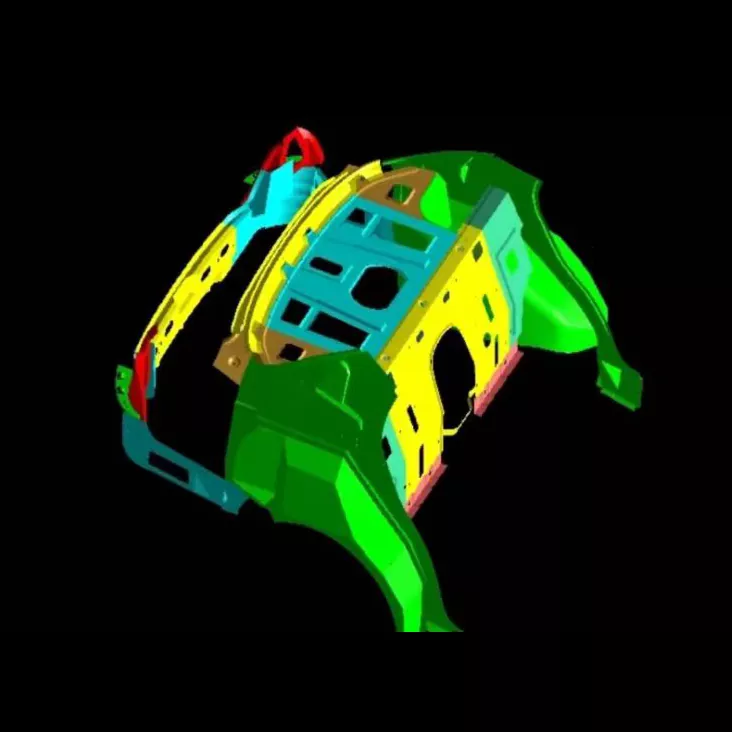

Setem Pemasangan Batang Automotif Mati

SIKAIDA Automotive Trunk Assembly Stamping Dies ialah sistem acuan berketepatan tinggi yang besar digunakan untuk mengecap pelbagai komponen batang. Mereka menggunakan reka bentuk modular untuk menyesuaikan diri dengan keperluan kolaboratif pelbagai proses. Kilang kami di China menyepadukan perkhidmatan proses penuh, menyediakan penyelesaian acuan berkualiti tinggi kepada pembuat kereta global.

Ciri Produk Teras

1. Struktur Besar dan Kompleks

Dies Setem Pemasangan Batang Automotif bersaiz besar (panjang lebih 800mm dan lebar lebih 600mm), dengan rongga kompleks yang memerlukan pembentukan pelbagai butiran; panel luar batang mempunyai permukaan melengkung yang kompleks, menuntut ketepatan yang sangat tinggi dalam reka bentuk dan pemprosesan acuan.

2. Keperluan Kepersisan Tinggi dan Kualiti Permukaan Tinggi

Panel luar petak bagasi mestilah bebas kecacatan, dengan tepi yang jelas dan lengkung yang licin. SIKAIDA mengawal ketat pemprosesan dan reka bentuk acuan untuk memastikan bahagian yang dicap memenuhi piawaian industri yang tinggi.

3. Pengacuan Bersepadu Pelbagai Proses

Mengintegrasikan pelbagai proses pengecapan, menyeimbangkan penyelarasan proses dan aliran bahan, dan mengawal ketat penipisan bahan panel dalam yang ditarik dalam untuk mengelakkan kecacatan pengecapan.

4. Sistem Menekan dan Memunggah Berskala Besar

Dilengkapi dengan peranti penekan, pemunggahan dan pengeluaran ketepatan berskala besar untuk memastikan pembentukan bahan yang stabil, pembongkaran bahagian yang lancar, kecekapan yang dipertingkatkan dan pengurangan sisa.

5. Struktur Panduan dan Penampan yang Kompleks

Menggabungkan panduan ketepatan dengan sistem penimbalan yang komprehensif melindungi acuan, memastikan pengecapan lancar, meningkatkan kualiti bahagian dan memanjangkan hayat acuan.

Aplikasi Produk:

1. Acuan Panel Luar: Membentuk panel badan luar belakang, memastikan penampilan dan prestasi aerodinamik;

2. Acuan Panel Dalam: Membentuk struktur dalaman, menyediakan sokongan untuk ruang penyimpanan;

3. Acuan Rak: Menghasilkan lantai dan sekatan, meningkatkan kepraktisan penyimpanan;

4. Acuan Rasuk Memperkukuh: Menguatkan struktur badan dan meningkatkan keselamatan.

Serasi dengan peralatan pengecapan berskala besar 2000T-4000T dan barisan pengeluaran automatik, menawarkan kecekapan tinggi dan penjimatan buruh.

Proses Pengilangan

1. Analisis Produk dan Reka Bentuk Proses

Automotive Trunk Assembly Stamping Dies menggunakan perisian CAE untuk mensimulasikan proses pengecapan, meramalkan kecacatan dan mengoptimumkan parameter proses dan mati.

2. Reka Bentuk Mati

Melalui reka bentuk 3D penuh menggunakan perisian 3D, struktur setiap komponen diperhalusi untuk memastikan ketepatan dan kebolehpercayaan die.

3. Pemilihan Bahan

Bahan terpilih yang sesuai: keluli mati tahan haus kekerasan tinggi untuk bahagian kerja, keluli struktur karbon untuk bahagian tidak berfungsi, dan bahan khusus untuk komponen panduan dan elemen penimbal.

4. Pemesinan Ketepatan

Melalui tiga peringkat pemesinan kasar, pemesinan kemasan dan rawatan permukaan, permukaan cetakan penutup luar mencapai kemasan cermin, dengan rawatan khas meningkatkan kekerasan dan rintangan haus.

5. Pemasangan dan Penyahpepijatan (T0 Trial Die)

Pasang dan nyahpepijat Mati Setem Pemasangan Batang Automotif, lakukan pengecapan percubaan bahagian, laraskan parameter dan ubah suai acuan berulang kali sehingga ia memenuhi keperluan kualiti.

Trend Pembangunan

1. Teknologi Pengacuan Bersepadu: Trend ke arah petak bagasi bersepadu meletakkan permintaan yang lebih tinggi pada acuan. SIKAIDA terus membangunkan teknologi die-casting bersepadu.

2. Aplikasi Bahan Ringan: Menyesuaikan diri dengan bahan ringan seperti keluli berkekuatan tinggi dan aloi aluminium, serta teknologi mikro-buih, untuk memenuhi keperluan ringan kereta.

3. Pembuatan dan Pendigitalan Pintar: Penderia dibenamkan dalam Mati Pemasangan Batang Automotif untuk memantau parameter pengecapan. Digabungkan dengan teknologi berkembar digital untuk penyahpepijatan maya, kecekapan dan kadar kejayaan pengacuan percubaan dipertingkatkan.

4. Aplikasi Teknologi Pembuatan Aditif: Percetakan 3D dan teknologi SLM digunakan untuk mengeluarkan struktur acuan utama, mengurangkan kesukaran pemprosesan dan meningkatkan prestasi.

Soalan Lazim

S1: Apakah bahan-bahan yang biasanya digunakan dalam Dies Stamping Pemasangan Batang Automotif?

A1: Bahagian kerja (menebuk dan mati) menggunakan keluli acuan kekerasan tinggi seperti Cr12MoV dan SKD11; bahagian tidak berfungsi menggunakan keluli struktur karbon seperti keluli 45 dan Q235; bahagian panduan menggunakan keluli galas GCr15 atau keluli pengkarbonan 20CrMnTi; unsur penampan menggunakan getah poliuretana, silinder nitrogen, dsb.

S2: Berapa lamakah kitaran pengeluaran untuk Automotive Trunk Assembly Stamping Dies?

A2: Kitaran pembangunan untuk acuan pemasangan batang automotif biasanya 8-15 bulan, bergantung pada kerumitan produk, keperluan teknikal dan keupayaan pembuatan. Harga satu dadu berjulat dari ratusan ribu hingga jutaan yuan, mencerminkan kekuatan teknikal pengeluar dadu. Dengan penerapan teknologi pembuatan digital dan pintar, kitaran pembangunan semakin berkurangan secara beransur-ansur.
