Asas Acuan Gerbang Kecil Ketepatan Piawai

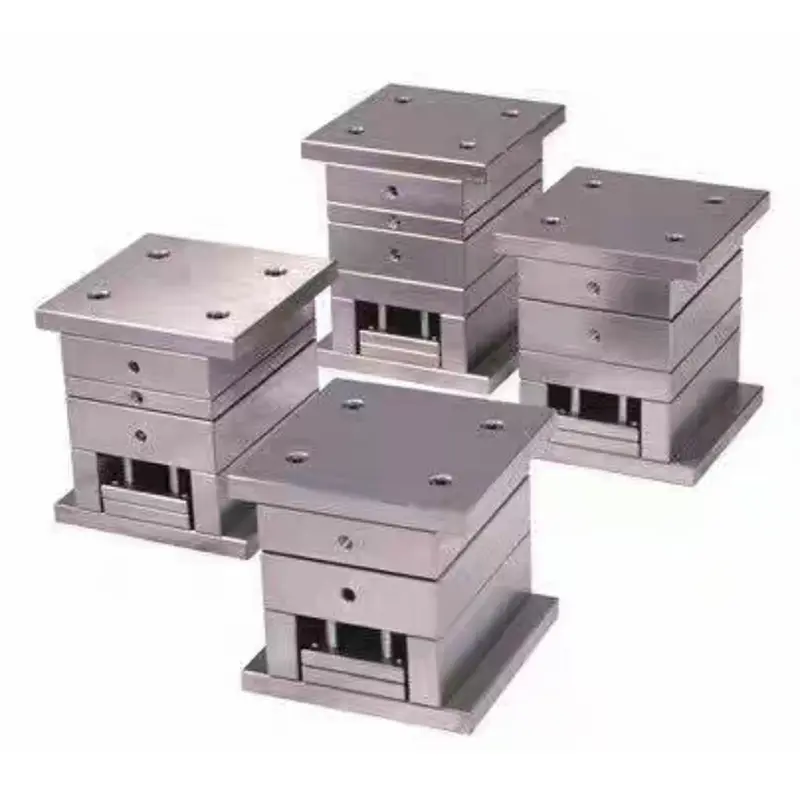

Asas Acuan Gerbang Kecil Dipermudah Ketepatan Standard ini menampilkan struktur tiga plat dengan pintu gerbang, dioptimumkan daripada asas acuan pintu halus tradisional. Mekanisme tambahan berlebihan dihapuskan, memudahkan reka bentuk sambil mengekalkan fungsi teras. Dikilangkan di kilang China yang mengintegrasikan R&D, pengeluaran dan kawalan kualiti, ia merupakan pembekal yang dipercayai dalam industri pengacuan plastik. Produk ini sesuai untuk produk plastik yang dihasilkan secara besar-besaran dengan bentuk yang ringkas dan ketebalan dinding yang seragam. Keberkesanan dan kestabilan kosnya yang tinggi telah menjadikannya popular di pelbagai industri.

Ciri-ciri Utama

1. Ciri-ciri Struktur

- Struktur tiga plat: Terdiri daripada plat tetap, plat bergerak dan plat ejektor, dengan tiang panduan dan sesendal untuk panduan tepat; suntikan satu titik dengan gerbang titik, laluan aliran pendek, sisa minimum, sesuai untuk produk kecil.

- Reka Bentuk Ringkas: Menghapuskan mekanisme tambahan yang kompleks, menghasilkan struktur yang ringkas dan mengurangkan kos pembuatan dan kerumitan.

- Ketepatan Standard: Ketepatan dimensi ±0.05mm, kekasaran permukaan ≤Ra0.8μm, memenuhi keperluan bahagian plastik am tanpa pemprosesan tambahan.

2. Reka Bentuk Standard Modular: Asas Acuan Gerbang Kecil Dipermudah Ketepatan Piawai mengguna pakai piawaian antarabangsa seperti LKM dan HASCO, dengan model biasa seperti 2020 dan 2025, membolehkan konfigurasi dan penggantian pantas; reka bentuk modular memudahkan penyelenggaraan dan memanjangkan hayat perkhidmatan.

3. Reka Bentuk Sistem Penyejukan: Reka bentuk litar air penyejuk konvensional menawarkan kecekapan sederhana dan susun atur yang mudah, memenuhi keperluan penyejukan sambil memudahkan pemprosesan dan penyelenggaraan, mengurangkan kos kemudian.

4. Kelebihan Point Gate: Point gate berdiameter 0.5-2mm, tanda minimum dan mudah ditanggalkan, sesuai untuk plastik dengan kebolehliran yang baik seperti PP dan ABS, memastikan kualiti produk.

Aplikasi

Pangkalan Acuan Gerbang Kecil Ketepatan Piawai sesuai untuk pengeluaran besar-besaran produk plastik seperti perumah perkakas kecil dan butang elektronik. Ia serasi dengan produk yang berbentuk ringkas, mempunyai ketebalan dinding yang seragam, dan tidak mempunyai keperluan penampilan khas, meliputi keperluan pelbagai industri.

Kelebihan Ekonomi

1. Kos Boleh Kawal: Asas acuan berketepatan tinggi menjimatkan 30%-50% pada kos bahan dan pemprosesan, meningkatkan daya saing pelanggan.

2. Masa Kitaran Singkat: Kitaran pembuatan 2-4 minggu membolehkan tindak balas pasaran yang cepat dan memendekkan masa pelancaran produk.

3. Operasi Mudah: Struktur yang jelas, pemasangan dan penyelenggaraan yang mudah, keperluan kemahiran rendah untuk pengendali, memudahkan pengeluaran berskala besar.

Proses Pengilangan

1. Peringkat Reka Bentuk: Tentukan struktur acuan berdasarkan parameter produk plastik, pilih asas acuan standard yang sesuai, dan reka bentuk rongga dan teras menggunakan perisian seperti UG dan Pro/E, dengan mengambil kira faktor proses utama.

2. Pemilihan Bahan

Asas Acuan Gerbang Kecil Dipermudah Ketepatan Standard menggunakan keluli struktur karbon seperti keluli 45. Tiang panduan dan sesendal diperbuat daripada keluli tahan haus. Rongga dan teras diperbuat daripada keluli acuan pra-keras seperti P20 (HRC30-35). Alat ganti standard diperoleh daripada pengilang khusus.

3. Aliran Pemprosesan

- Pemesinan Kasar: Pemesinan kasar plat acuan dan rongga, meninggalkan elaun 0.5-1mm.

- Pemesinan Selesai: Pemesinan CNC pada rongga, pemotongan wayar bahagian yang kompleks, dan penggerudian dan penorehan serentak.

- Rawatan Haba: Pembajaan rongga dan teras kepada HRC30-35 untuk meningkatkan rintangan haus.

- Rawatan Permukaan: Menggilap rongga hingga Ra0.8μm.

4. Pemasangan dan Nyahpepijat

Pasang bahagian standard dan rongga/teras, pasangkannya pada mesin pengacuan suntikan untuk pengacuan percubaan dan pelarasan parameter. Laraskan rongga berdasarkan keputusan acuan percubaan dan selesaikan kecacatan biasa.

Trend Pembangunan

1. Penyeragaman dan Pemodulatan: Meningkatkan penyeragaman untuk mencapai pembuatan konfigurasi yang pantas dan memendekkan kitaran penghantaran.

2. Pembuatan Pintar: Menggabungkan teknologi automasi digital untuk meningkatkan ketepatan dan kecekapan pemprosesan.

3. Penyejukan Kecekapan Tinggi: Susun atur saluran air yang dioptimumkan untuk meningkatkan kecekapan penyejukan sambil mengawal kos.

4. Ringan dan Tahan Lama: Struktur dan bahan yang dioptimumkan untuk mengurangkan berat badan, meningkatkan ketahanan haus dan memanjangkan hayat perkhidmatan.

Soalan Lazim

S1: Apakah produk plastik yang sesuai untuk Asas Acuan Gerbang Kecil Dipermudahkan Standard Precision?

A1: Sesuai untuk bahagian plastik bersaiz kecil hingga sederhana, seperti perumah perkakas, butang produk elektronik, bekas keperluan harian, aksesori alat tulis, dsb. Sangat sesuai untuk produk yang dihasilkan secara besar-besaran dengan bentuk yang agak ringkas, ketebalan dinding yang seragam dan keperluan penampilan yang rendah.

S2: Apakah perbezaan utama antara asas acuan mudah dan asas acuan ketepatan tinggi?

A2: Perbezaan utama terletak pada kerumitan struktur, tahap ketepatan, dan keperluan kualiti permukaan. Asas acuan yang dipermudahkan menghapuskan mekanisme tambahan yang kompleks, menggunakan struktur ringkas yang piawai, mengawal ketepatan dimensi dalam ±0.05mm, dan memerlukan kekasaran permukaan Ra0.8μm atau kurang. Kos biasanya 30% -50% lebih rendah daripada asas acuan berketepatan tinggi.

S3: Apakah kelebihan get point?

A3: Gerbang mata mempunyai diameter kecil (biasanya 0.5-2mm), menghasilkan tanda pintu yang lebih kecil yang mudah ditanggalkan dan tidak menjejaskan penampilan produk. Prosesnya lebih pendek, yang bermanfaat untuk pengisian lengkap produk kecil, dan amat sesuai untuk bahan plastik dengan kebolehlilir yang baik seperti PP, ABS, dan PS.

S4: Berapa lama kitaran pembuatan acuan?

A4: Kitaran pembuatan untuk Asas Acuan Gerbang Kecil Dipermudah Ketepatan Piawai biasanya 2-4 minggu. Disebabkan strukturnya yang ringkas dan langkah pemprosesan yang lebih sedikit, kitaran pembuatan boleh dipendekkan sebanyak 30%-50% berbanding acuan kompleks berketepatan tinggi, membolehkan tindak balas pantas terhadap permintaan pasaran.

S5: Bagaimana untuk memilih spesifikasi asas acuan yang sesuai?

A5: Memilih spesifikasi asas acuan yang betul memerlukan mengambil kira faktor seperti saiz produk, model mesin pengacuan suntikan dan keperluan volum pengeluaran. Spesifikasi biasa termasuk model seperti 2020, 2025, 3030 dan 4040. Ia biasanya sesuai untuk saiz produk dalam lingkungan 80% daripada saiz rongga acuan. Adalah disyorkan untuk memilih spesifikasi asas acuan berdasarkan dimensi luaran maksimum produk ditambah elaun yang sesuai.
