Asas Acuan Gerbang Besar Ketepatan Standard

Pangkalan Acuan Gerbang Besar Ketepatan Standard SIKAIDA direka khusus untuk sistem pengacuan suntikan dua plat. Ia menggunakan pintu besar untuk aliran cair yang stabil dan operasi yang mudah, menjadikannya pilihan kos efektif untuk pengeluaran besar-besaran bahagian plastik ketepatan sederhana. Sebagai pembekal yang boleh dipercayai, SIKAIDA mematuhi piawaian antarabangsa, memastikan kebolehtukaran dan konsistensi produk, dan menyediakan perkhidmatan penghantaran pantas kepada pembeli global.

Ciri-ciri Struktur

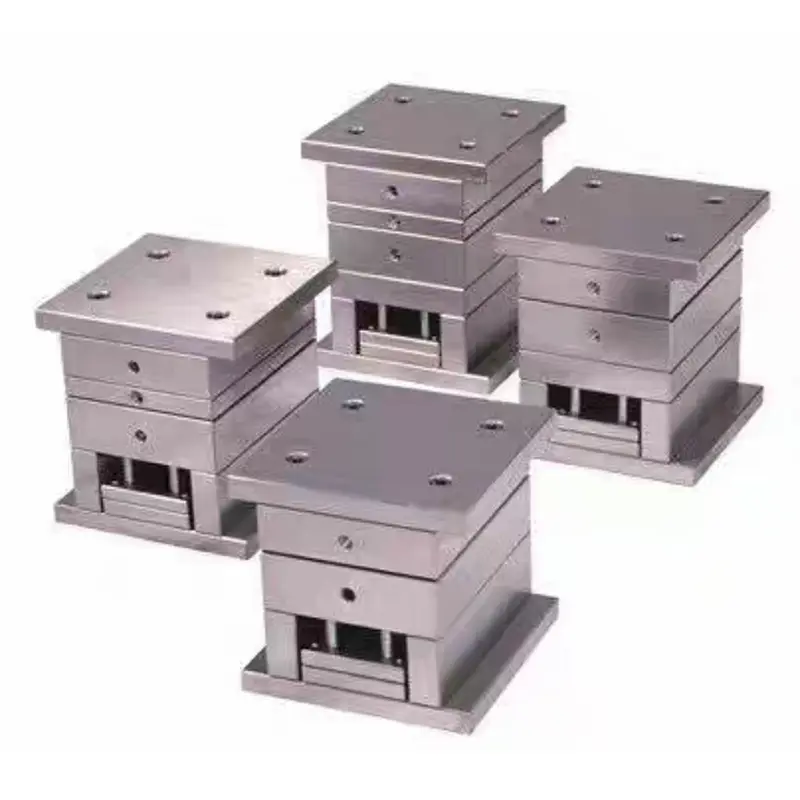

Asas Acuan Gerbang Besar Ketepatan Standard ini mempunyai struktur dua plat, terdiri daripada komponen standard seperti plat asas acuan tetap dan plat asas acuan bergerak. Dilengkapi dengan tiang panduan ketepatan dan sesendal, ia memastikan penjajaran tepat rongga dan teras. Reka bentuk pintu pagar besar membolehkan leburan terus masuk ke dalam rongga, menghasilkan rintangan aliran rendah, pengisian yang stabil, dan keserasian dengan piawaian arus perdana seperti LKM, HASCO dan DME, menawarkan kebolehtukaran yang kukuh.

Aplikasi

Asas Acuan Gerbang Besar Ketepatan Standard sesuai untuk pengacuan suntikan kebanyakan plastik termoplastik seperti PP dan ABS, memenuhi keperluan ketepatan sederhana gred IT7-IT8. Ia digunakan secara meluas dalam pengeluaran perumah perkakas rumah, bahagian dalaman automotif, perumah produk elektronik, dan barangan pengguna harian seperti baldi plastik.

Kelebihan Pembuatan

Siri asas acuan SIKAIDA menawarkan kelebihan yang ketara: Dari segi kos, proses yang dipermudahkan dan penggunaan alat ganti standard yang tinggi mengurangkan kos sebanyak 30%-50% berbanding acuan berketepatan tinggi; dari segi masa kitaran, penyeragaman yang tinggi membolehkan pembuatan siap dalam 15-25 hari, memendekkan masa lebih daripada 40% berbanding dengan acuan ketepatan tinggi tersuai; dari segi penyelenggaraan, struktur ringkas dan komponen piawai memudahkan penyelenggaraan harian dan mengurangkan masa henti.

Parameter Teknikal

Kepersisan Standard: Gred Kepersisan Asas Acuan Gerbang Besar IT7-IT8, kekasaran permukaan Ra 0.8-1.6μm; asas acuan diperbuat daripada keluli 45# atau keluli pra-keras P20, rongga dan teras diperbuat daripada P20, 718H, dan keluli acuan lain; jarak saluran air penyejuk 80-120mm, jarak pin ejektor mekanikal 150-200mm, sesuai untuk mesin pengacuan suntikan 50-500 tan.

Proses Pengeluaran

1. Peringkat Reka Bentuk

Peringkat reka bentuk menggunakan perisian seperti UG dan SolidWorks untuk melengkapkan pemodelan 3D dan reka bentuk rongga/teras, menjana senarai bahagian standard dan mendapatkannya, dan lukisan keluaran untuk membimbing pemprosesan seterusnya.

2. Peringkat Pemprosesan

Peringkat pemprosesan terdiri daripada tiga bahagian: pemesinan kasar untuk mengeluarkan bahan berlebihan, pemesinan pesawat dan lubang bahagian utama; selesai pemesinan menggunakan pemesinan CNC berkelajuan tinggi bahagian ketepatan untuk memastikan kerataan permukaan perpisahan dan ketepatan saluran air penyejuk; rawatan permukaan termasuk pembajaan rongga dan teras, pengisaran halus permukaan perpisahan, dan penggilap permukaan luar mengikut keperluan.

3. Pemasangan dan Nyahpepijat

Pemasangan dan penyahpepijatan bermula dengan memasang komponen standard seperti tiang pemandu dan lengan pemandu. Selepas menguji sistem penyejukan untuk kebocoran menggunakan air, acuan percubaan dijalankan pada mesin pengacuan suntikan untuk melaraskan parameter. Pengeluaran besar-besaran boleh bermula selepas sekeping pertama lulus pemeriksaan.

Trend Pembangunan

Pembangunan Asas Acuan Gerbang Besar Ketepatan Standard mempamerkan empat trend utama: penyeragaman dan pemodulatan meningkatkan kebolehtukaran dan memendekkan masa kitaran; teknologi pemprosesan kecekapan tinggi meningkatkan ketepatan dan kecekapan; pembuatan pintar membolehkan pemantauan dan pengoptimuman pengeluaran; dan reka bentuk yang ringan dan penjimatan tenaga mengurangkan kos dan penggunaan tenaga.

Pangkalan Acuan Gerbang Besar Ketepatan Piawai SIKAIDA menggabungkan kesederhanaan, kecekapan dan ekonomi, menjadikannya peralatan teras untuk pengacuan suntikan plastik tujuan umum. Dengan memanfaatkan kilang profesionalnya di China, SIKAIDA terus mengoptimumkan kualiti, menyediakan penyelesaian asas acuan yang stabil dan kos efektif untuk industri pembuatan global.
